Wartungswissen: Was macht der Zahnriemen im Motor?

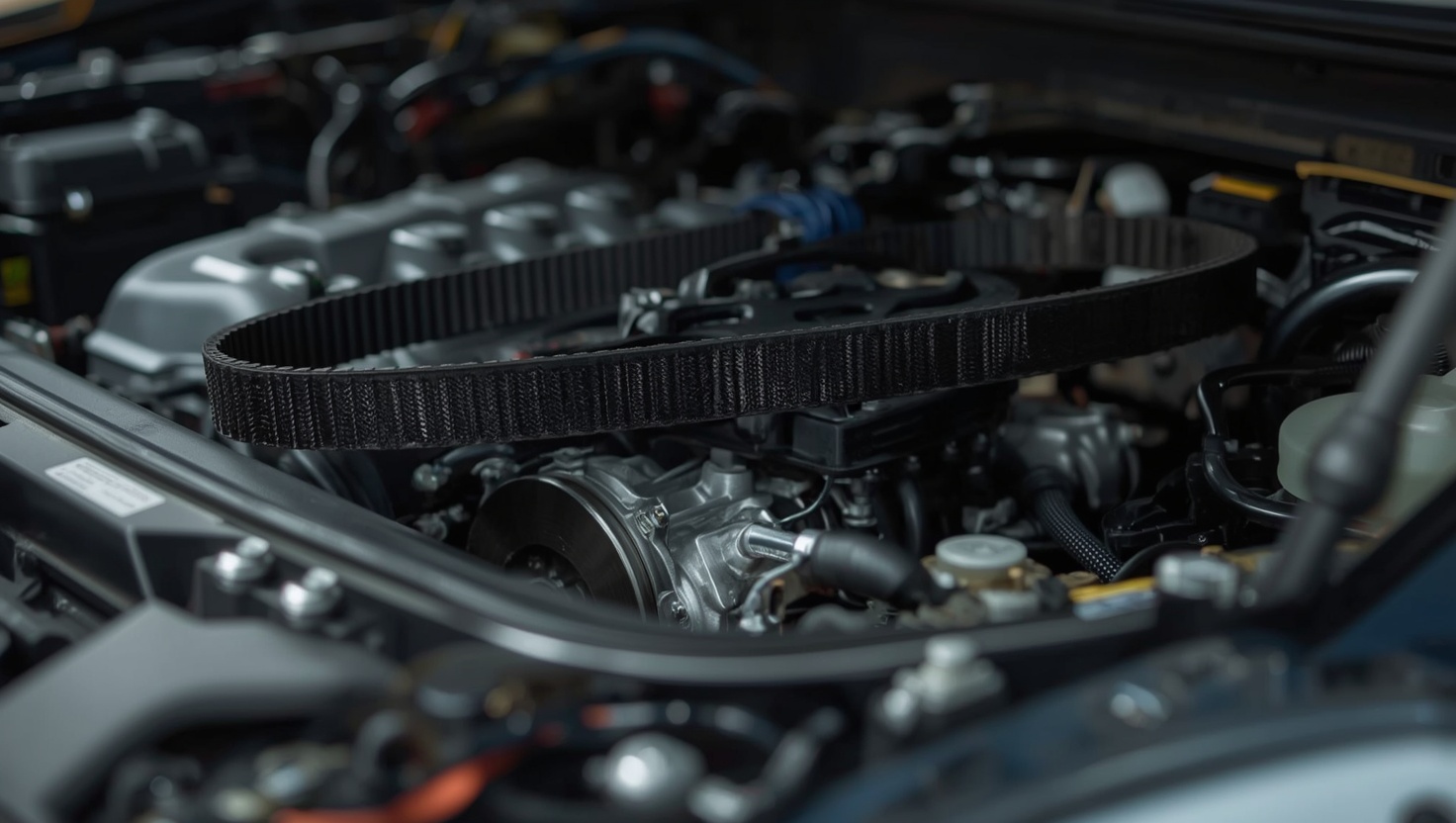

Der Zahnriemen im Auto ist eines der unscheinbarsten Bauteile im Motor — und zugleich eines der kritischsten. Er synchronisiert Kurbelwelle und Nockenwelle mit einer Präzision, die im Millisekunden-Bereich liegt. Fällt er aus, ist der Motorschaden in den meisten Fällen nicht mehr abwendbar. Wer ein Performance-Fahrzeug bewegt oder gar auf die Rennstrecke bringt, sollte genau verstehen, was dieses schmale Zahnriemenband leistet — und warum es unter Hochlast anders beansprucht wird als im Alltagsbetrieb.

Die unsichtbare Kraft: Was macht der Zahnriemen im Auto wirklich?

Der Zahnriemen verbindet Kurbelwelle und Nockenwelle formschlüssig. Das bedeutet: Kein Schlupf, keine elastische Dehnung unter Last wie bei einem Keilriemen — die Zähne greifen präzise in die Zahnscheiben (Riemenscheiben) an Kurbel- und Nockenwelle ein und übertragen die Drehbewegung mit einem fest definierten Übersetzungsverhältnis. In Vierventil-Motoren mit zwei obenliegenden Nockenwellen (DOHC-Konfiguration) treibt ein einziger Riemen oft beide Nockenwellen an — bisweilen ergänzt durch eine separate Spannrolle und Umlenkrollen.

Das Übersetzungsverhältnis ist konstant 2:1: Die Kurbelwelle dreht zwei Mal, die Nockenwelle einmal. Das ergibt sich aus dem Viertakt-Arbeitszyklus — jeder Zylinder benötigt genau einen Nockenhubeinsatz pro zwei Kurbelwellenumdrehungen. Dieser Zusammenhang ist nicht variierbar, solange der Motor nach dem Ottomotor- oder Dieselprinzip arbeitet.

Was macht der Zahnriemen im Auto darüber hinaus noch? In vielen Motorkonzepten treibt er zusätzlich die Wasserpumpe an. Das ist konstruktiv elegant — es spart Bauraum und reduziert die Anzahl separater Antriebsstränge. Allerdings bedeutet es auch: Eine verschleißende Wasserpumpe erhöht die mechanische Last auf den Riemen und kann im schlimmsten Fall dessen vorzeitiges Versagen auslösen.

Synchronisation der Millisekunden: Zusammenspiel von Ventilen und Kolben

Die eigentliche Leistung des Zahnriemens liegt nicht nur in der Kraftübertragung, sondern in der Synchronisationsgenauigkeit. Im Verbrennungstakt muss das Einlassventil genau dann öffnen, wenn der Kolben seinen oberen Totpunkt verlässt und sich im Ansaughub nach unten bewegt. Das Auslassventil schließt sich, wenn der Kolben den oberen Totpunkt nach dem Arbeitstakt erreicht.

Die zeitliche Abfolge — Öffnungswinkel, Überschneidungsphase, Schließzeitpunkt — ist auf den Kurbelwinkel normiert, nicht auf Zeit. Bei 6000 min⁻¹ dreht die Kurbelwelle 100 Mal pro Sekunde. Ein Grad Kurbelwinkel entspricht dann etwa 0,028 Millisekunden. Ein Versatz von nur 5 Grad zwischen Nocken- und Kurbelwellenposition bedeutet eine Ventilsteuerabweichung von 0,14 Millisekunden — ausreichend, um bei hochverdichteten Motoren Leistungsverluste im zweistelligen Prozentbereich zu verursachen oder, bei extrem kurzem Ventilaustritt in Hochleistungsköpfen, den mechanischen Kontakt zwischen Kolben und Ventil herbeizuführen.

Das Schlagwort lautet Motortyp: Ob ein Motor ein sogenannter Freiläufer oder ein Interferenzmotor ist, entscheidet darüber, was passiert, wenn die Synchronisation auseinanderfällt.

• Freiläufer (Non-Interference Engine): Kolben und Ventile teilen sich keinen Raum im oberen Totpunkt. Ein Riemenriss führt zu Motorstillstand, aber nicht zwangsläufig zu Bauteilschäden.
• Interferenzmotor (Interference Engine): Kolben und Ventile überlappen im Bauraum. Fällt hier der Zahnriemen aus, schlägt der Kolben in die offenen Ventile — gebogene Ventile, beschädigte Kolbenböden, Riefen im Zylinderkopf sind die typische Schadensliste.

Die meisten modernen Performance-Motoren — darunter der VW 2.0 TFSI, der BMW S54 oder der Subaru EJ257 — sind Interferenzmotoren. Die enge Toleranz ermöglicht höhere Verdichtungsverhältnisse und damit mehr thermische Effizienz, erkauft aber die Anfälligkeit bei Riemenversagen.

Härtetest Motorsport: Hohe Drehzahlen und thermische Belastung

Im Straßenbetrieb bewegt sich ein Zahnriemen bei Motortemperaturen zwischen 80 °C und 110 °C Kühlwassertemperatur. Im Motorraum kann die Umgebungstemperatur des Riemens — abhängig von Wärmedämmung und Kühlkanalführung — auf 120 °C bis 140 °C steigen. Für Serienriemen aus Neopren oder HNBR (Hydrierter Acrylnitril-Butadien-Kautschuk) mit Glasfaser- oder Kevlar-Zugträgern sind das handhabbbare Bedingungen.

Auf der Rennstrecke verändert sich das Bild erheblich: Vollgas-Phasen über mehrere Minuten, kein Wärmestau durch Leerlauf, Drehzahlspitzen im Bereich von 7500 bis 9000 min⁻¹ bei Trackday-präparierten Fahrzeugen. Unter diesen Bedingungen steigen sowohl die dynamische Riemenspannung als auch die thermische Belastung — Zahnflankentemperaturen am Eingriffspunkt können kurzzeitig weit über 150 °C liegen.

Serienmäßige Zahnriemen aus HNBR mit Glasfaser-Zugträgern sind für Dauertemperaturen bis ca. 130 °C ausgelegt. Kevlar-verstärkte Riemen tolerieren kurzzeitige Spitzen bis 170 °C. Aramid-Zugträger (z. B. bei Gates Racing oder Dayco HPX) erhöhen die Zugfestigkeit um bis zu 40 % gegenüber Serienriemen.

Performance-Zahnriemen für getunte Motoren unterscheiden sich in drei wesentlichen Punkten vom Serienriemen:

1. Zugträgermaterial: Aramid statt Glasfaser — deutlich höhere Zugfestigkeit und geringere elastische Dehnung unter dynamischer Last.
2. Zahnprofil: HTDP (High Torque Drive Profile) — breitere Zahnwurzel für höhere Flächenpressung und weniger Zahnflankenverschleiß bei Drehmomentspitzen.
3. Gummimischung: Härtere Compounds mit besserer Wärmebeständigkeit und niedrigerem Kriechverhalten bei Dauerlast.

Für stark getunten Motoren — zum Beispiel einen auf 500 Nm ausgelegten VW 2.0 TFSI Stage 3 — ist der Wechsel auf einen Verstärkten Zahnriemen keine Option, sondern eine konstruktive Notwendigkeit. Drehmomentspitzen durch aggressive Einspritzprogramme und erhöhter Ladedruck belasten den Riemen weit außerhalb seiner Serienauslegung.

Drehzahlstabilität ist dabei der entscheidende Parameter: Ein Riemen, der unter hoher Last minimal elongiert, verschiebt die Steuerzeiten dynamisch. Bei normalen Motoren ist dieser Effekt vernachlässigbar. Bei einem Motor, der auf enge Steuerzeiten für maximale Füllung im oberen Drehzahlband ausgelegt ist, kann selbst eine dynamische Phasenverschiebung von 2–3 Grad spürbare Leistungseinbußen bringen — oder in extremen Fällen zu unkontrollierten Klopfereignissen führen.

Wartungsintervalle und Warnsignale: Wann droht der Motorschaden?

Kein anderes Verschleißteil im Antriebsstrang hat ein so klares Ablaufdatum wie der Zahnriemen — und keines wird häufiger überfällig gewartet. Die Herstellerangaben schwanken erheblich:

• Volkswagen 1.8T / 2.0 TFSI: 120.000 km oder 5 Jahre (je nachdem, was zuerst eintritt)
• BMW N42 / N46 (Zahnriemenmotor): 120.000 km
• Honda K20 / K24: 168.000 km laut Hersteller, in der Praxis empfehlen viele Spezialisten 100.000 km
• Subaru EJ257 (WRX STi): 105.000 km oder 7 Jahre
• Renault 2.0 RS (F4R): 120.000 km oder 5 Jahre

Das Kilometersintervall allein reicht nicht aus. Gummi altert — auch im Stillstand, beschleunigt durch Ozon, UV-Strahlung und Temperaturschwankungen. Ein Fahrzeug, das 4 Jahre lang 25.000 km gefahren wurde, hat nach dem Kalenderintervall einen fälligen Zahnriemen, obwohl es kilometerseitig noch erheblichen Spielraum hätte.

Warnsignale, die auf Zahnriemenverschleiß hindeuten

• Rissbildung an den Zahnflanken: Im Sichtbereich durch Abdeckung erkennbar — bei vielen Motoren ohne Demontage sichtbar nach Entfernen einer kleinen Inspektionsklappe.
• Ausfransen der Zahnkanten: Weist auf Riemenscheibenfehlausrichtung oder zu hohe laterale Kräfte hin.
• Ölspuren auf dem Riemen: Öl aus einer defekten Nockenwellendichtung oder Kurbelwellendichtung degradiert den Gummi innerhalb weniger Tausend Kilometer drastisch.
• Pfeifende oder klackernde Geräusche aus dem Steuerkettenbereich: Meist Spannrollenversagen — eine defekte Spannrolle erhöht die dynamische Riemenbelastung sofort.
• Unregelmäßiger Motorlauf oder Klopfen ohne sonstige Ursache: Kann auf einen Versatz in den Steuerzeiten hinweisen, der durch Riemenschlupf oder eine verstellte Spannrolle entsteht.

Die Einhaltung korrekter Drehmomentwerte beim Einbau ist nicht verhandelbar. Falsch gesetzte Spannrollenbolzen oder fehlerhaft ausgerichtete Zahnscheiben können schon beim ersten Kaltstart zu einer falschen Steuerzeit führen. Für einen BMW N46 gilt beispielsweise: Nockenwellen-Verriegelungswerkzeug OEM-konform einsetzen, bevor die Zahnscheibenmuttern auf 20 Nm plus 40° Drehwinkel angezogen werden. Diese Spezifikationen sind im Werkstatthandbuch Pflicht — Schätzwerte sind hier fehl am Platz.

Für Fahrzeuge mit regelmäßigen Trackday-Einsätzen gilt eine eigene Faustregel: Intervall auf 80 % der Herstellerangabe kürzen. Wer seinen EJ257-bestückten Impreza alle 84.000 km statt 105.000 km wechselt, kauft sich eine klare Sicherheitsmarge auf einem Motor, der auf der Rennstrecke dauerhaft nahe seiner thermischen Grenze läuft.

Weiterführend empfiehlt sich ein Blick auf die korrekten Drehmomentwerte beim Motorservice sowie auf die Grundlagen zur Ventilspiel-Einstellung bei Hochleistungsmotoren. Wer den Zahnriemenwechsel im Rahmen eines größeren Serviceumfangs plant, findet in der Übersicht zur Wartungsplanung für Performance-Fahrzeuge eine sinnvolle Checkliste.

Fazit: Warum Präzision beim Zahnriemen über Sieg oder Motortod entscheidet

Der Zahnriemen ist kein Standardverschleißteil wie ein Bremsbelag, der sich ankündigt — er versagt in den meisten Fällen ohne Vorwarnung und innerhalb von Sekunden. Was ihn im Performance-Kontext von einer Routinekomponente zu einer kritischen Systemkomponente macht, ist die Kombination aus zwei Faktoren: Die mechanische Präzision, die er täglich liefert, und die Konsequenz seines Versagens in einem Interferenzmotor.

Motorlebensdauer ist letztlich das Ergebnis von Wartungskonsequenz. Ein Zahnriemen, der 10.000 km zu spät gewechselt wird, kostet im günstigen Fall 200 Euro zusätzlich für die überfällige Arbeit. Im schlechten Fall kostet er einen Zylinderkopf, vier gebogene Ventile und einen Kolben — Teilepreise zuzüglich Arbeit schnell jenseits von 3.000 Euro. Das Timing dieser Entscheidung liegt nicht im Motorsteuergerät. Es liegt beim Fahrer.
