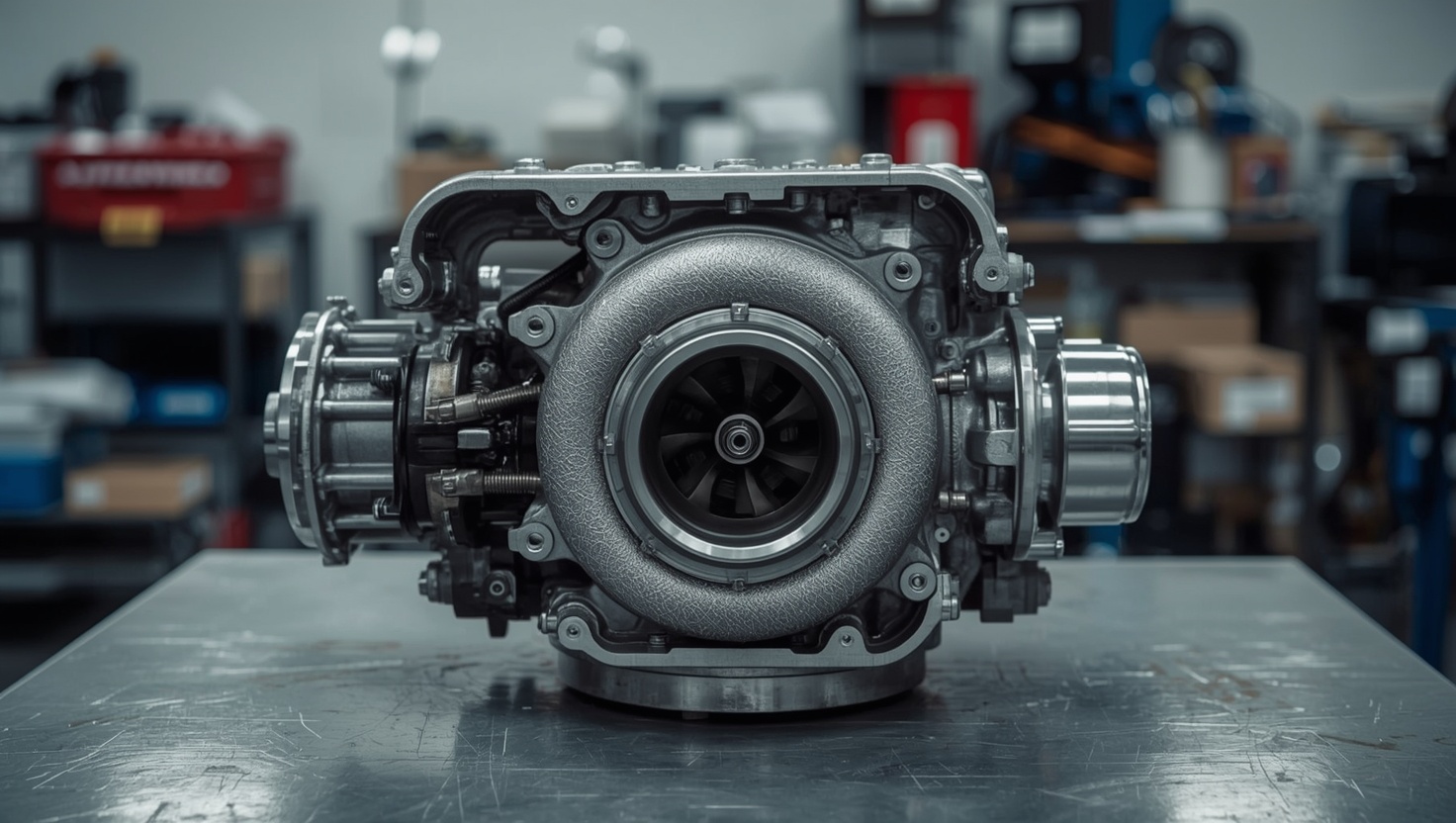

Wie funktioniert ein Turbolader?

Wie funktioniert ein Turbolader? Diese Frage stellen sich viele Autofahrer, die täglich mit dem Begriff konfrontiert werden — sei es beim Blick auf das Datenblatt ihres Fahrzeugs oder beim Gespräch in der Werkstatt. Ein Abgasturbolader ist kein Hexenwerk, sondern ein konsequent durchdachter Energieumwandler: Er nutzt die Wärme- und Strömungsenergie der Abgase, die sonst ungenutzt durch den Auspuff entweichen würde, um mehr Frischluft in den Brennraum zu pressen — und damit mehr Leistung aus demselben Hubraum herauszuholen.

Was ist ein Turbolader und welche Aufgabe erfüllt er im Motor?

Ein Motor erzeugt Leistung, indem er Kraftstoff mit Sauerstoff verbrennt. Der Sauerstoff kommt aus der angesaugten Luft. Ein Saugmotor kann dabei immer nur so viel Luft ansaugen, wie der atmosphärische Luftdruck und das Hubvolumen der Zylinder erlauben — bei Normaldruck auf Meereshöhe entspricht das etwa 1,0 bar Umgebungsdruck.

Genau hier setzt der Motor-Turbolader an: Er verdichtet die angesaugte Frischluft, bevor sie in den Zylinder gelangt. Dadurch passt schlicht mehr Luft — und damit mehr Sauerstoff — in denselben Brennraum. Mit entsprechend mehr Kraftstoff kann die Verbrennung intensiver ausfallen, das Drehmoment steigt, die Leistungskurve verschiebt sich nach oben.

Der Begriff Abgasturbolader beschreibt bereits präzise, woher die Antriebsenergie stammt: aus dem Abgasstrom. Im Gegensatz zu einem mechanischen Kompressor, der direkt von der Kurbelwelle angetrieben wird und dem Motor also Energie entzieht, zapft der Turbolader Energie ab, die sonst vollständig verloren ginge. Das ist der entscheidende thermodynamische Vorteil — kein direkter Leistungsabzug von der Kurbelwelle, sondern Nutzung von Abwärme-Energie.

Moderne Downsizing-Konzepte bauen genau auf diesem Prinzip auf: Ein 1,4-Liter-Vierzylinder mit Turbo liefert heute problemlos die Leistungswerte eines Saugers mit 2,0 Liter Hubraum, bei gleichzeitig deutlich niedrigerem Kraftstoffverbrauch im Teillastbetrieb. Was dabei im Motor selbst gesteuert wird, erklärt sich durch das Zusammenspiel vieler Einzelkomponenten — vom Zahnriemen als Steuerelement bis hin zur Ladedruckregelung.

Der technische Aufbau: Die wichtigsten Bauteile eines Turbos

Ein Turbolader besteht im Kern aus zwei Hauptgehäusen und einer gemeinsamen Welle — dem Turbolader-Herzstück, das beide Seiten verbindet.

Turbinengehäuse und Turbinenrad: Das Turbinengehäuse sitzt auf der Abgasseite des Motors. Die heißen Abgase — je nach Last und Motorbauart zwischen 650 °C und über 1.000 °C heiß — strömen mit hoher Geschwindigkeit auf das Turbinenrad. Dessen Schaufeln sind aerodynamisch so geformt, dass der Gasstrom das Rad in Rotation versetzt. Die kinetische Energie des Abgasstroms wird dabei direkt in Rotationsenergie umgewandelt.

Verdichtergehäuse und Verdichterrad: Auf der gegenüberliegenden Seite der Turbolader-Welle sitzt das Verdichterrad im Verdichtergehäuse. Es dreht sich mit exakt der gleichen Drehzahl wie das Turbinenrad — beide sind starr auf derselben Welle montiert. Das Verdichterrad saugt Frischluft an und beschleunigt sie radial nach außen. Im Spiralgehäuse des Verdichters wird die kinetische Energie der Luft in Druckenergie umgewandelt — die Luft wird verdichtet.

Die Turbolader-Welle und Lagerung: Die Verbindungswelle zwischen Turbinen- und Verdichterrad ist das mechanisch am stärksten beanspruchte Bauteil im gesamten System. Sie dreht sich im Betrieb mit Drehzahlen zwischen 100.000 und 300.000 U/min — Werte, die jedes Kugellager innerhalb von Sekunden zerstören würden. Daher verwenden nahezu alle serienmäßigen Turbolader Gleitlager, die im Schwimmenden-Lager-Prinzip arbeiten: Die Welle schwimmt buchstäblich auf einem dünnen Motorölfilm. Mehr zu diesen extremen Drehzahlen findet sich im Detail unter wie schnell dreht ein Turbolader im Betrieb.

Wastegate: Das Wastegate ist ein Überdruckventil im Turbinengehäuse. Es öffnet, wenn der Ladedruck den vordefinierten Sollwert erreicht, und leitet einen Teil der Abgase am Turbinenrad vorbei direkt in den Auspuff. So wird verhindert, dass der Ladedruck unkontrolliert weiter ansteigt und Motor oder Turbolader beschädigt werden. Die Ansteuerung erfolgt entweder pneumatisch über eine Membrandose oder elektronisch per Magnetventil und Steuergerät.

Ladeluftkühler: Streng genommen ist er kein Bestandteil des Turboladers selbst, aber funktional untrennbar mit ihm verbunden. Verdichtete Luft erwärmt sich erheblich — nach der Verdichtung auf 1,8–2,0 bar kann die Ladelufttemperatur auf über 150 °C ansteigen. Heiße Luft ist weniger dicht als kalte, was den Effizienzgewinn der Verdichtung teilweise wieder aufhebt. Der Ladeluftkühler — meist ein Luft-Luft-Wärmetauscher im Kühlluftkanal — reduziert die Ladelufttemperatur auf 40–60 °C, bevor sie in den Ansaugtrakt gelangt. Das erhöht die Luftdichte zusätzlich und senkt die Klopfneigung.

Funktionsweise im Detail: So entsteht die Mehrleistung

Der Prozess läuft in einem kontinuierlichen Kreislauf ab, der mit dem Öffnen der Auslassventile beginnt.

Sobald die Auslassventile öffnen, strömen die Verbrennungsgase — unter hohem Druck und mit hoher Temperatur — in den Abgaskrümmer. Von dort werden sie durch das Turbinengehäuse auf das Turbinenrad geleitet. Die Schaufeln des Turbinenrads sind in einem präzise berechneten Winkel angestellt, um maximale Impulsübertragung zu erzielen. Das Rad beschleunigt innerhalb von Millisekunden.

Da Turbinen- und Verdichterrad auf einer gemeinsamen Welle sitzen, dreht das Verdichterrad synchron mit. Es saugt Frischluft durch den Luftfilter an, beschleunigt sie und drückt sie verdichtet in den Ladeluftkühler. Von dort gelangt die gekühlte, dichte Luft über das Saugrohr und den Drosselklappenstutzen in die Einlasskanäle der Zylinder.

Das Turbolag — die verzögerte Ansprache des Turboladers nach einem abrupten Gaspedaltritt — entsteht durch die Massenträgheit des Turboladerrotors. Das Laufzeug muss erst auf Betriebsdrehzahl gebracht werden, bevor nennenswerte Ladedrücke anliegen. Moderne Systeme begegnen diesem Phänomen durch geometrisch kleine Turbolader mit geringem Massenträgheitsmoment, durch Bi-Turbo-Konfigurationen oder durch elektrische Unterstützung (E-Boost). Eine vertiefte Betrachtung der Turbo-Physik bietet der Artikel wie funktioniert ein Turbo eigentlich.

Der thermodynamische Wirkungsgrad des Gesamtsystems ist beeindruckend: Während ein Saugmotor etwa 30–35 % des Kraftstoffs in mechanische Arbeit umwandelt, können moderne aufgeladene Motoren mit Direkteinspritzung Wirkungsgrade von über 40 % erreichen — unter anderem deshalb, weil die zurückgewonnene Abgasenergie des Abgasturboladers den Gesamtenergiehaushalt verbessert.

Turbolader bei Diesel vs. Benziner: Die Unterschiede

Grundsätzlich arbeiten Turbolader in Diesel- und Benzinmotoren nach demselben Prinzip. Die Unterschiede liegen im Detail — und diese Details sind technisch erheblich.

Turbolader beim Dieselmotor

Der Dieselmotor ist der natürliche Verbündete des Turboladers. Diesel arbeitet mit Verdichtungsverhältnissen von 14:1 bis 22:1 — deutlich höher als beim Benziner — und verbrennt das Gemisch durch Kompressionszündung. Die Selbstzündung erfordert eine heiße, dichte Ladung, die ein Turbolader optimal bereitstellt.

Außerdem erzeugen Dieselmotoren ein hohes Abgasvolumen bei vergleichsweise niedrigen Abgastemperaturen (typisch: 600–750 °C im Vollastbetrieb), was gut zum Antrieb der Turbine passt. Das hohe Drehmoment eines Turbodiesels entsteht deshalb bereits bei niedrigen Drehzahlen — ab ca. 1.500–1.800 U/min liegt das maximale Drehmoment an.

Die meisten modernen Turbodiesel verwenden VTG-Turbolader (Variable Turbinengeometrie), weil die niedrigeren Abgastemperaturen dies erlauben. Wie ein Turbolader beim Diesel im Einzelnen ausgeführt ist, zeigt das Beispiel des Turboladers im BMW E46 320d.

Turbolader beim Benzinmotor

Beim Benzinmotor stellt die deutlich höhere Abgastemperatur — im Volllastbetrieb sind 950 °C bis über 1.050 °C möglich — die entscheidende Randbedingung. VTG-Turbolader aus herkömmlichen Stahllegierungen würden unter diesen Temperaturen ihre geometrische Verstellmechanik verlieren. Daher arbeiteten Benziner-Turbos lange Zeit ausschließlich mit fester Turbinengeometrie und Wastegate.

Mittlerweile haben Hersteller wie Porsche und Audi keramikbasierte und hochtemperaturfeste VTG-Systeme für Benzinmotoren entwickelt — technisch anspruchsvoll und entsprechend kostenintensiv. Turbo-Benziner mit Wastegate kompensieren das Fehlen der variablen Geometrie durch eine präzisere Wastegate-Ansteuerung. Wie ein Turbolader beim Benziner in der Praxis eingesetzt wird, lässt sich am Beispiel des Turboladers beim Golf 4 1.9 TDI mit 101 PS nachvollziehen — das Kontrastmodell zeigt, wie beide Konzepte in derselben Fahrzeugfamilie koexistieren.

Dieselmotor Abgastemperatur Volllast: 600–750 °C Benzinmotor Abgastemperatur Volllast: 950–1.050 °C Turbodrehzahl Serienmotor: 100.000–300.000 U/min Typischer Ladedruck Serienfahrzeug: 0,7–2,0 bar (Relativdruck) Ladelufttemperatur vor Kühler: bis 150 °C Ladelufttemperatur nach Kühler: 40–60 °C

Moderne Turbo-Technik: Twin-Scroll und VTG-Lader

Die Konstrukteure der letzten zwei Jahrzehnte haben den Abgasturbolader in mehreren Dimensionen weiterentwickelt. Zwei Konzepte sind dabei besonders relevant für das Verständnis moderner Performance-Motoren.

Twin-Scroll-Turbolader

Ein Twin-Scroll-Lader — auf Deutsch auch Zweikanalturbolader — unterteilt das Turbinengehäuse durch eine Trennwand in zwei separate Strömungskanäle. Dabei werden die Abgase der Zylinder so auf die beiden Kanäle aufgeteilt, dass Zylinder, die sich in ihrer Auspufftaktfolge nicht überlappen, jeweils einen Kanal bedienen.

Bei einem Vierzylinder-Reihenmotor (Zündfolge 1-3-4-2) bedienen die Zylinder 1 und 4 einen Kanal, die Zylinder 2 und 3 den zweiten. Das Ergebnis: Die Abgaspulse — also die kurzen, energiereichen Stoßwellen, die beim Öffnen eines Auslassventils entstehen — treffen nacheinander und ohne gegenseitige Beeinflussung auf das Turbinenrad. Der Turbolader nutzt die Pulsenergie effizienter, das Ansprechverhalten verbessert sich messbar, und das Turbolag verringert sich. BMW und Porsche setzen Twin-Scroll-Lader unter anderem in den N55- und 981-Motorenfamilien ein.

VTG-Turbolader (Variable Turbinengeometrie)

Beim VTG-Turbolader sind die Leitschaufeln im Turbineneinlauf verstellbar. Bei niedrigen Abgasvolumenströmen — also im Teillastbetrieb und bei niedrigen Drehzahlen — werden die Schaufeln eng gestellt: Der Strömungsquerschnitt verringert sich, die Abgase beschleunigen und treffen mit höherer Impulsgeschwindigkeit auf das Turbinenrad. Das ergibt frühzeitigen Ladedruckaufbau bereits ab ca. 1.200 U/min.

Bei hohen Drehzahlen und Vollast öffnen die Schaufeln weit, um ein Überschreiten des maximalen Ladedrucks zu verhindern — das VTG-System übernimmt dabei gleichzeitig die Funktion des Wastegate. Die Regelung erfolgt elektronisch über ein Steuergerät, das Motordrehzahl, Lastanforderung und Ladedruck-Istwert in Echtzeit auswertet.

VTG-Lader bieten im Vergleich zu fester Turbinengeometrie mit Wastegate ein breiteres nutzbares Ladedruckband, kommen aber — wie oben beschrieben — beim Benzinmotor aufgrund der Temperaturgrenzen erst seit Kurzem zum Einsatz.
